実験プラットフォームとR3ボード、16×2 LCDの装着方法

まずは、ネジと接続部品をご確認ください。

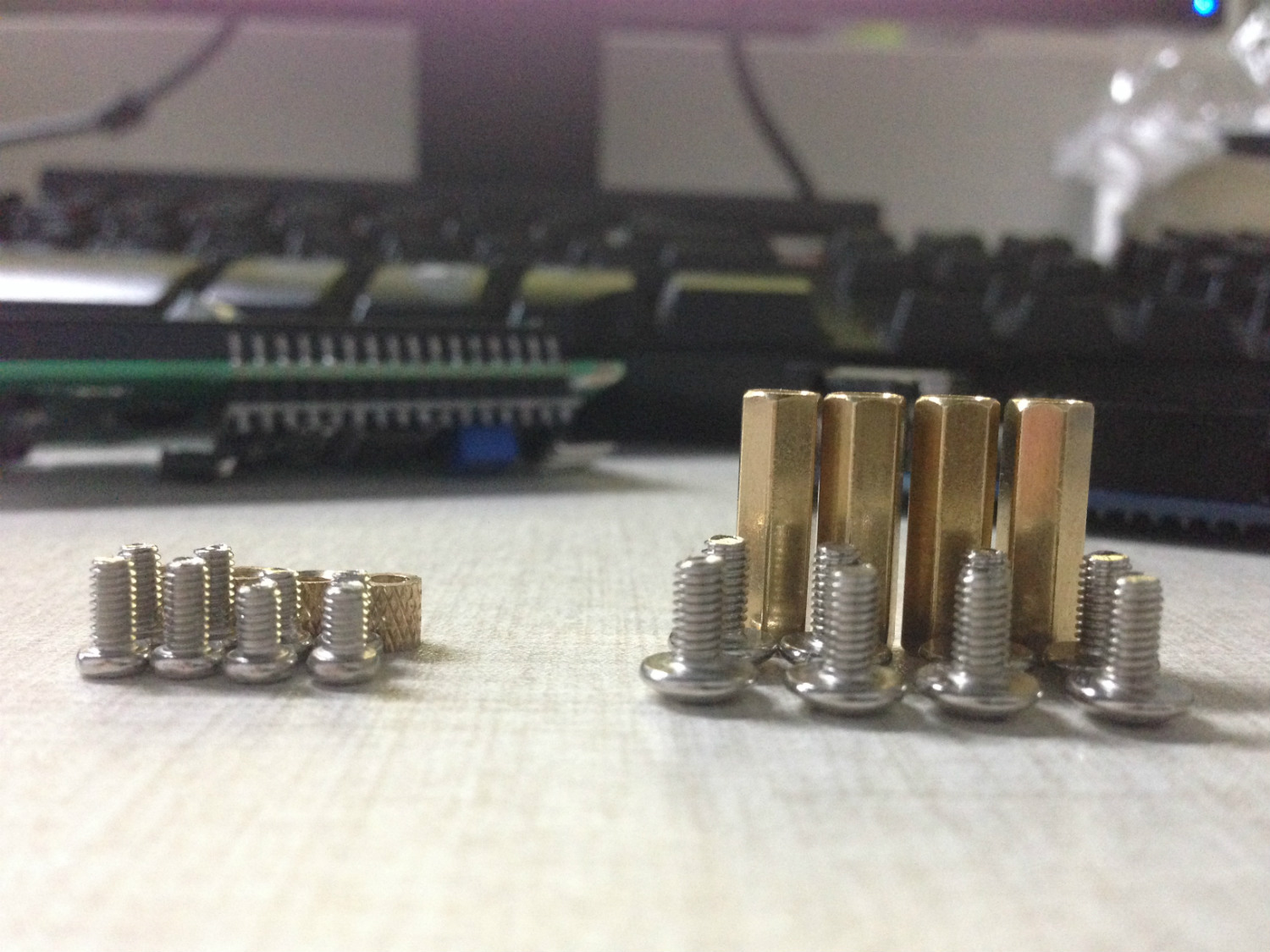

小さいネジ（短い4本、長い4本）、小さい接続部品（4本）、大きいネジ（8本）、大きい接続部品（４本）
下記の画像をご参照くださいませ。(画像をクリックして拡大イメージを表示)

Step1

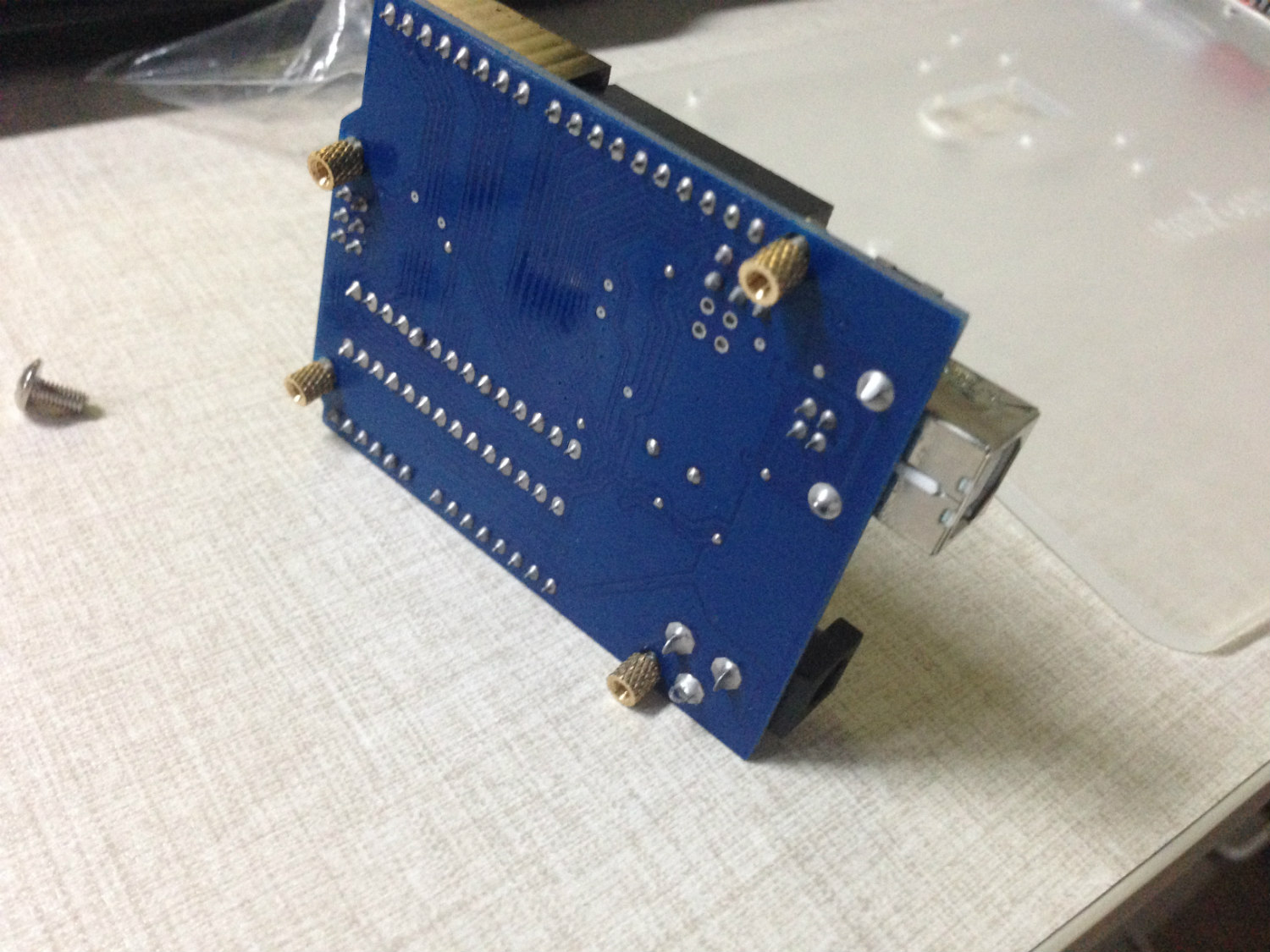

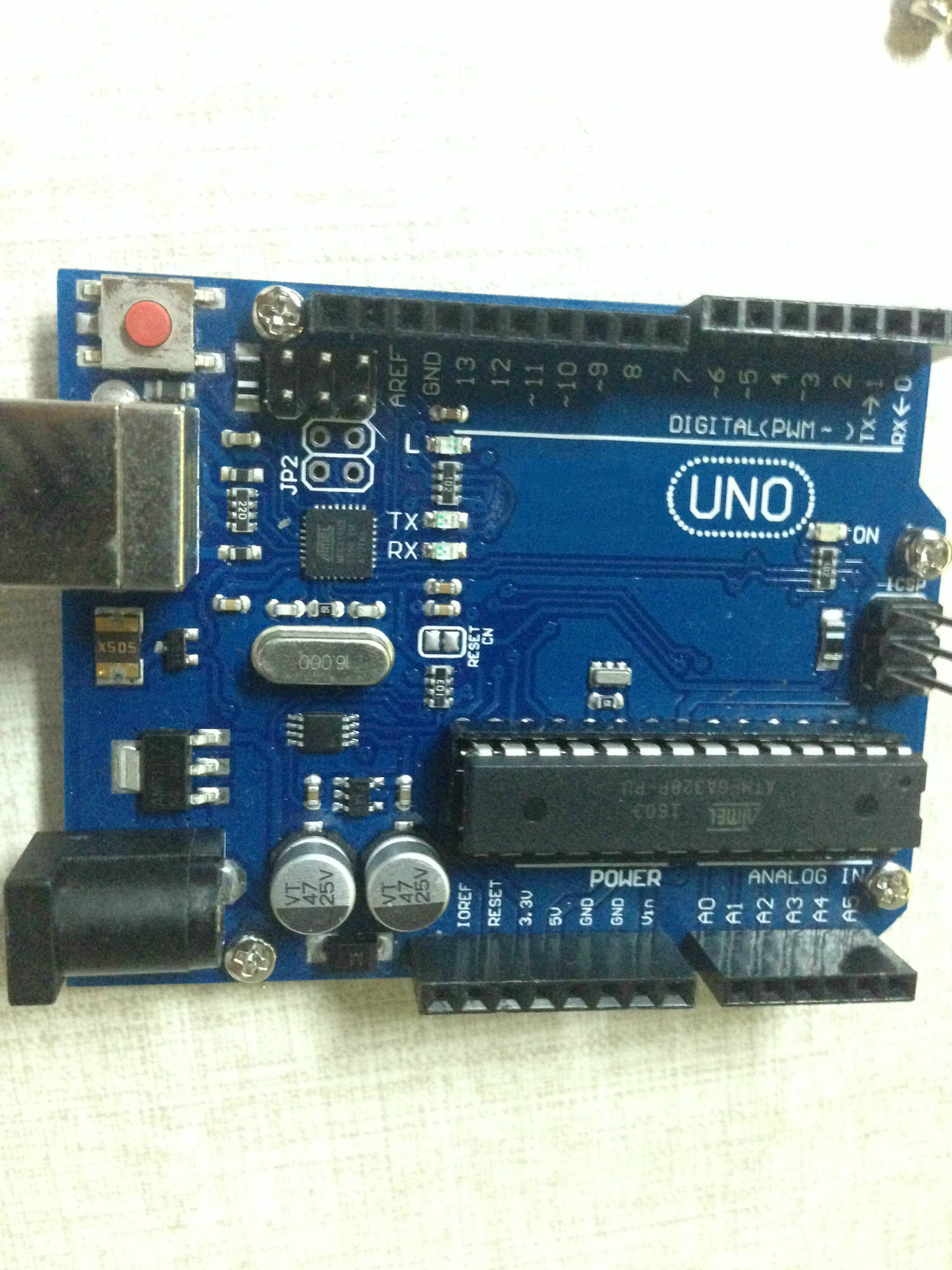

小さいネジ（短い）を使って、R3ボードと小さい接続部を接続して下さい。(画像をクリックして拡大イメージを表示)

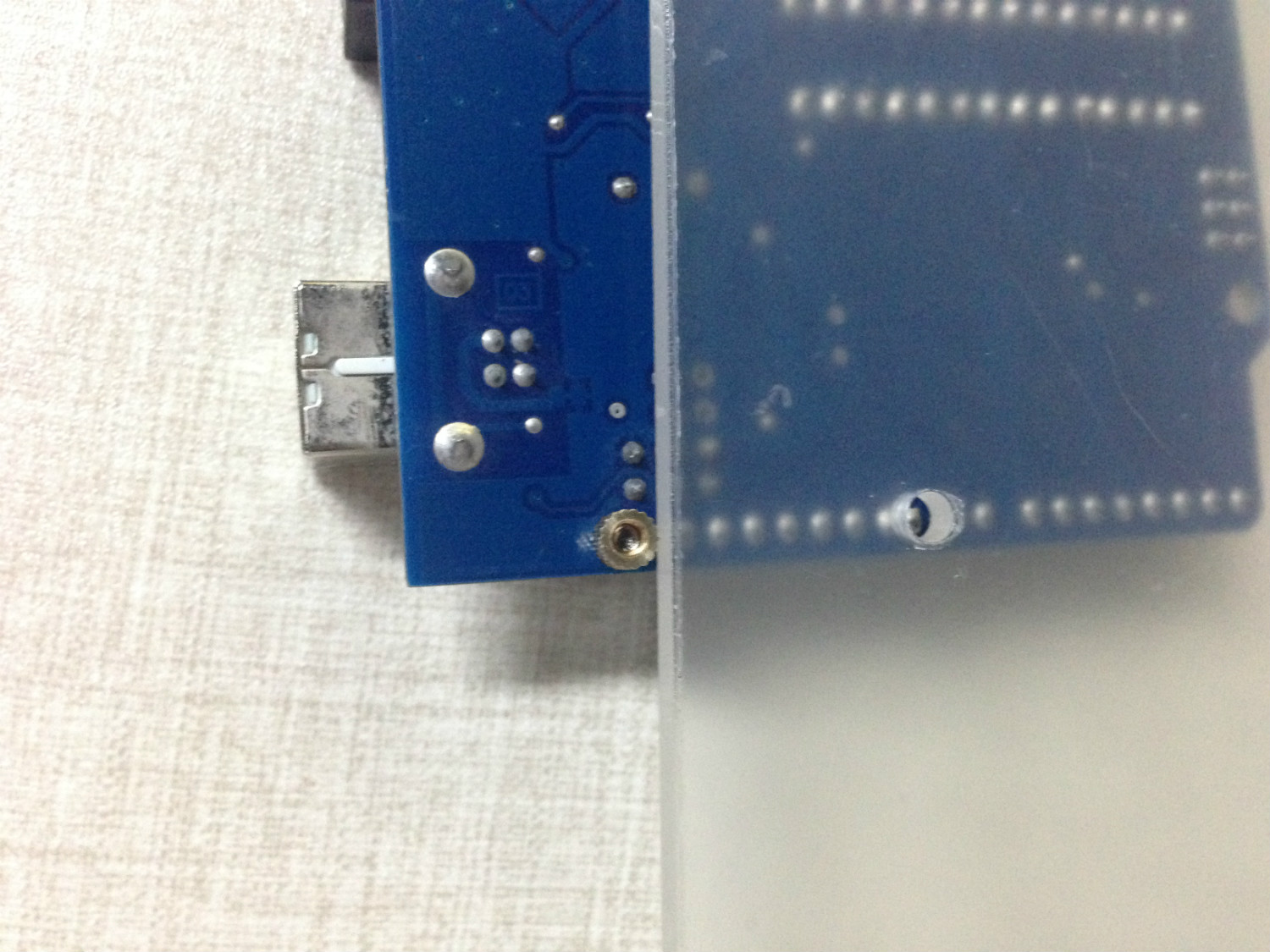

Step2小さいネジ（長い）を使用して、R3ボードの裏の接続部と実験プラットフォームを接続して下さい！(画像をクリックして拡大イメージを表示)

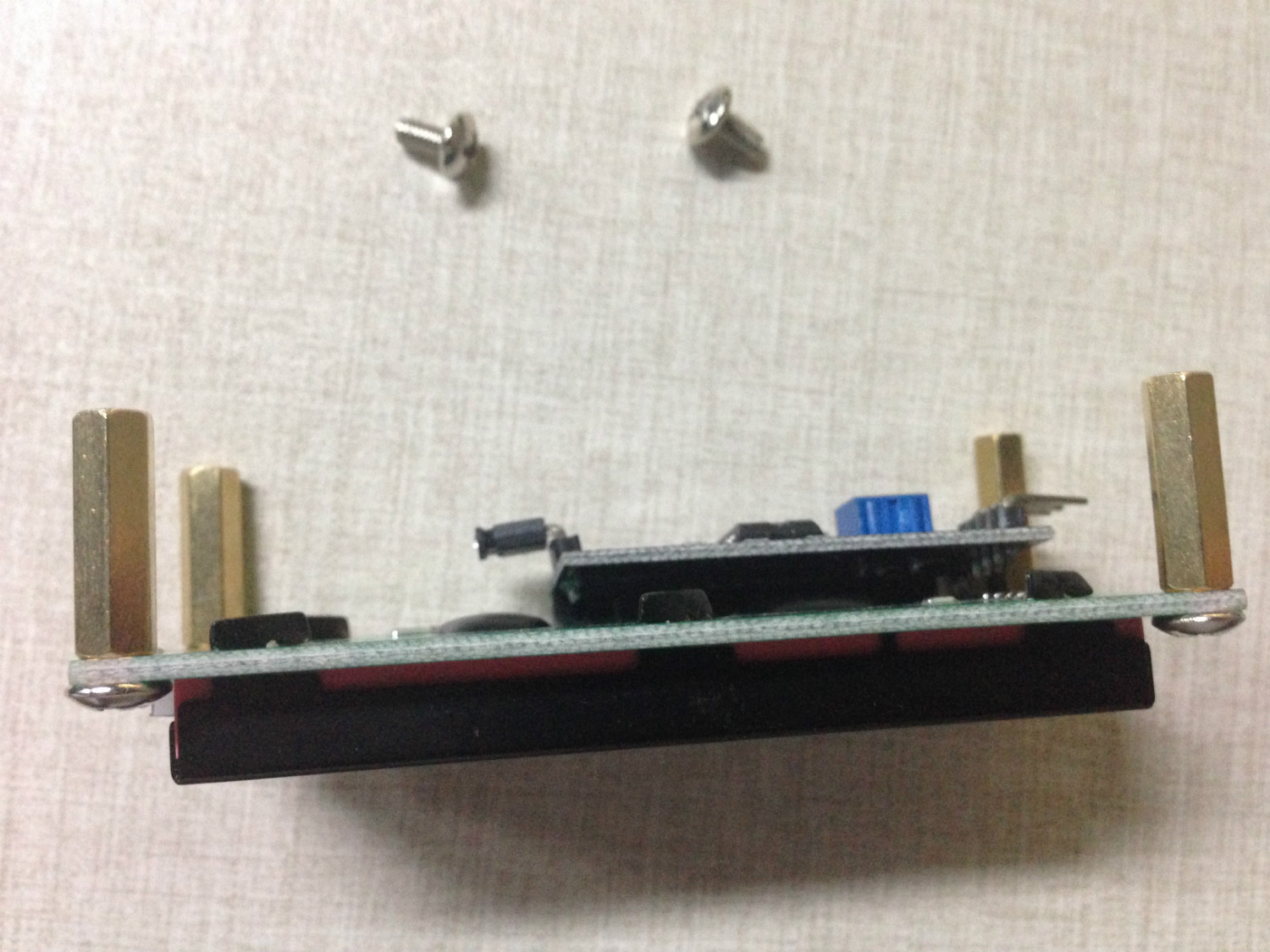

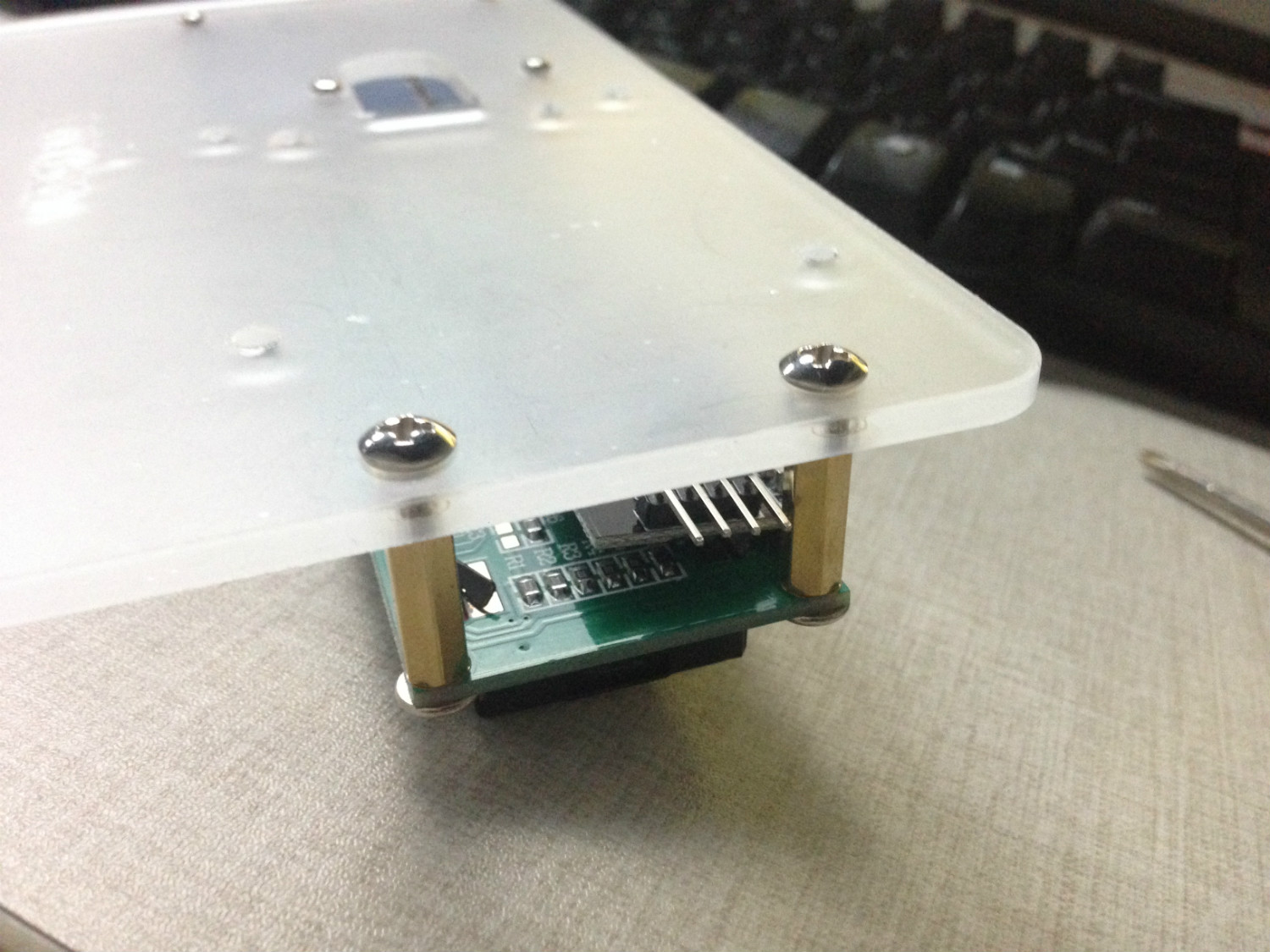

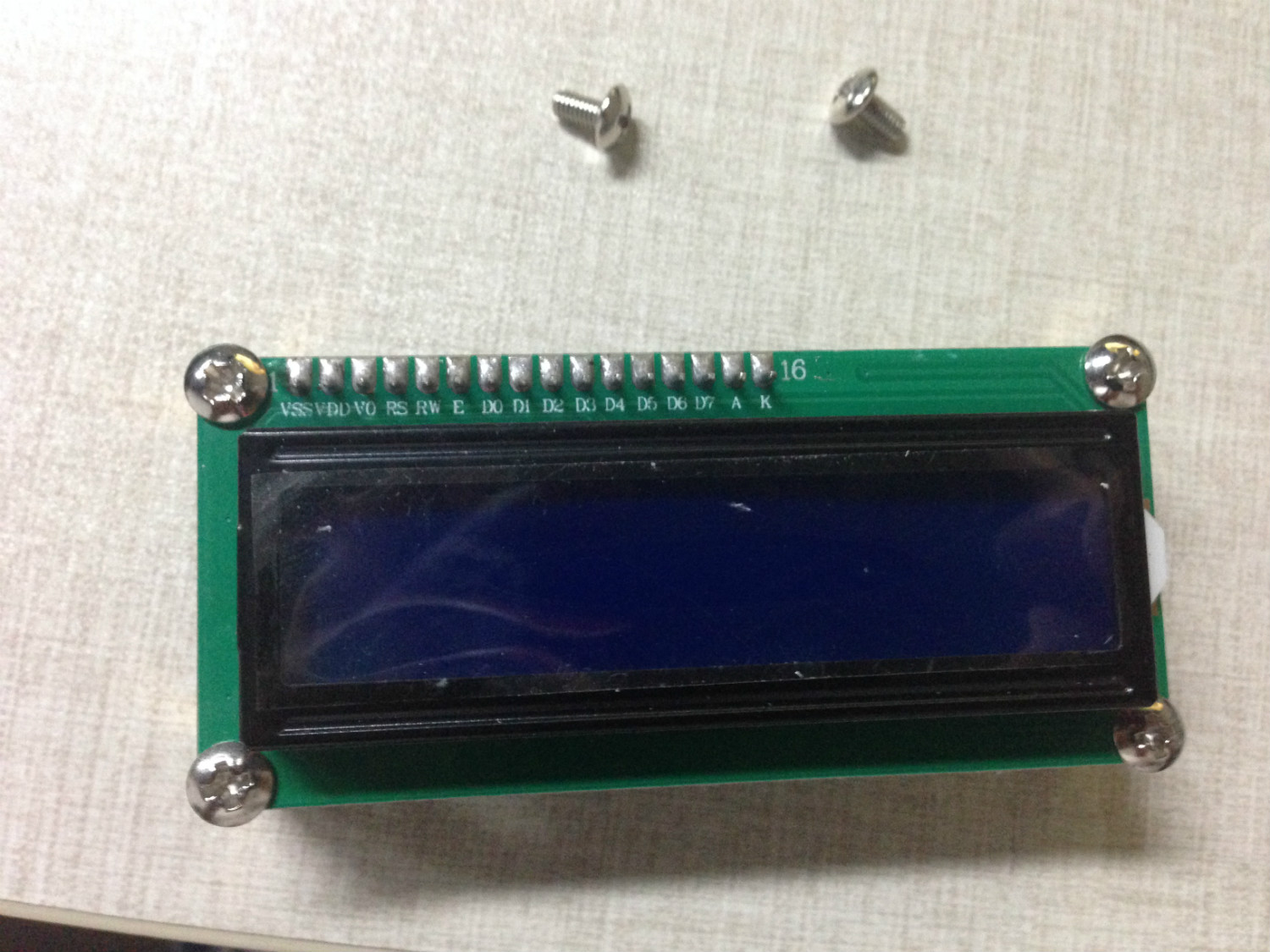

　LCDと実験プラットフォームの接続方法も同じです。（大きいネジと大きい接続部品を使用）

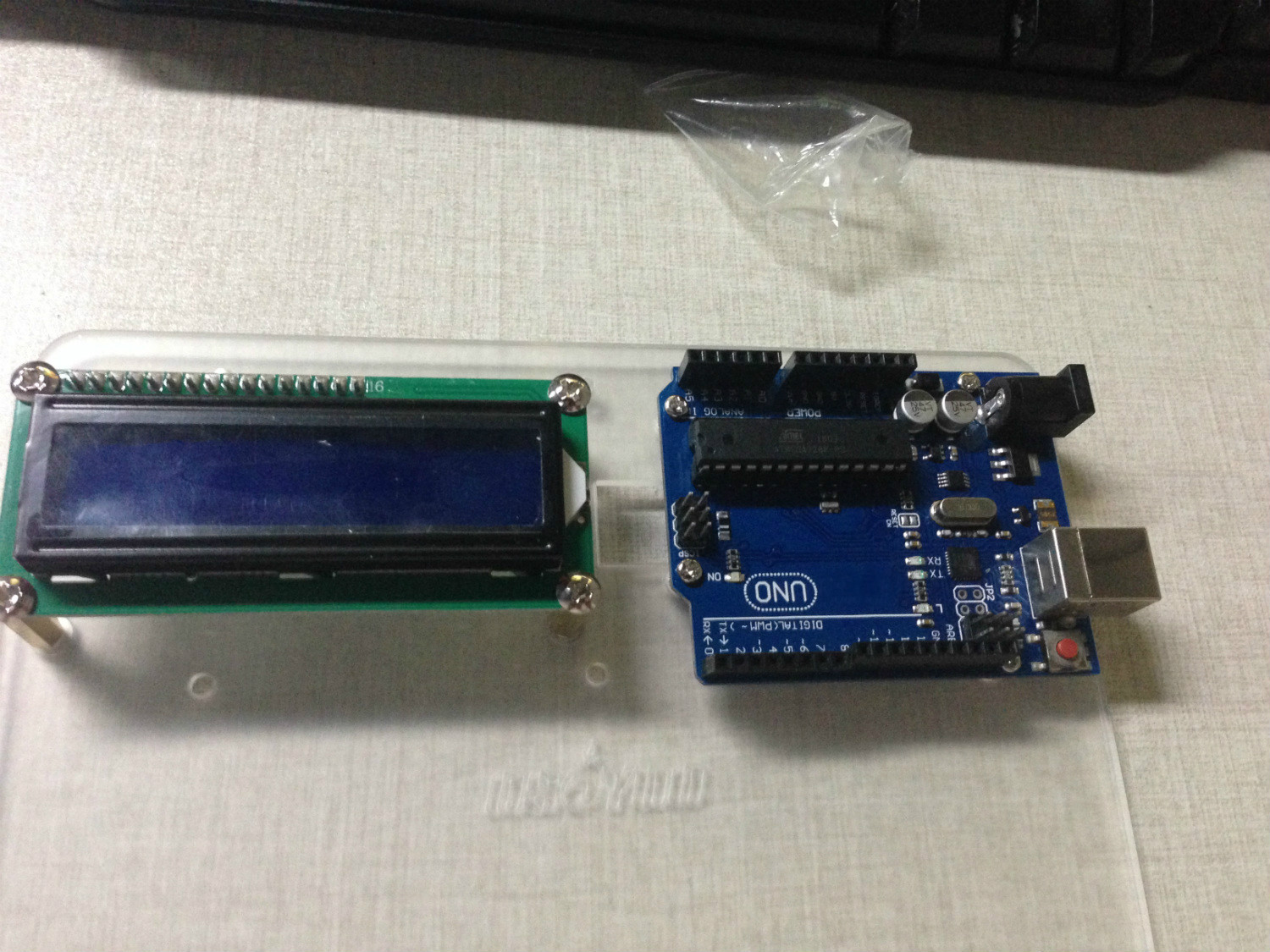

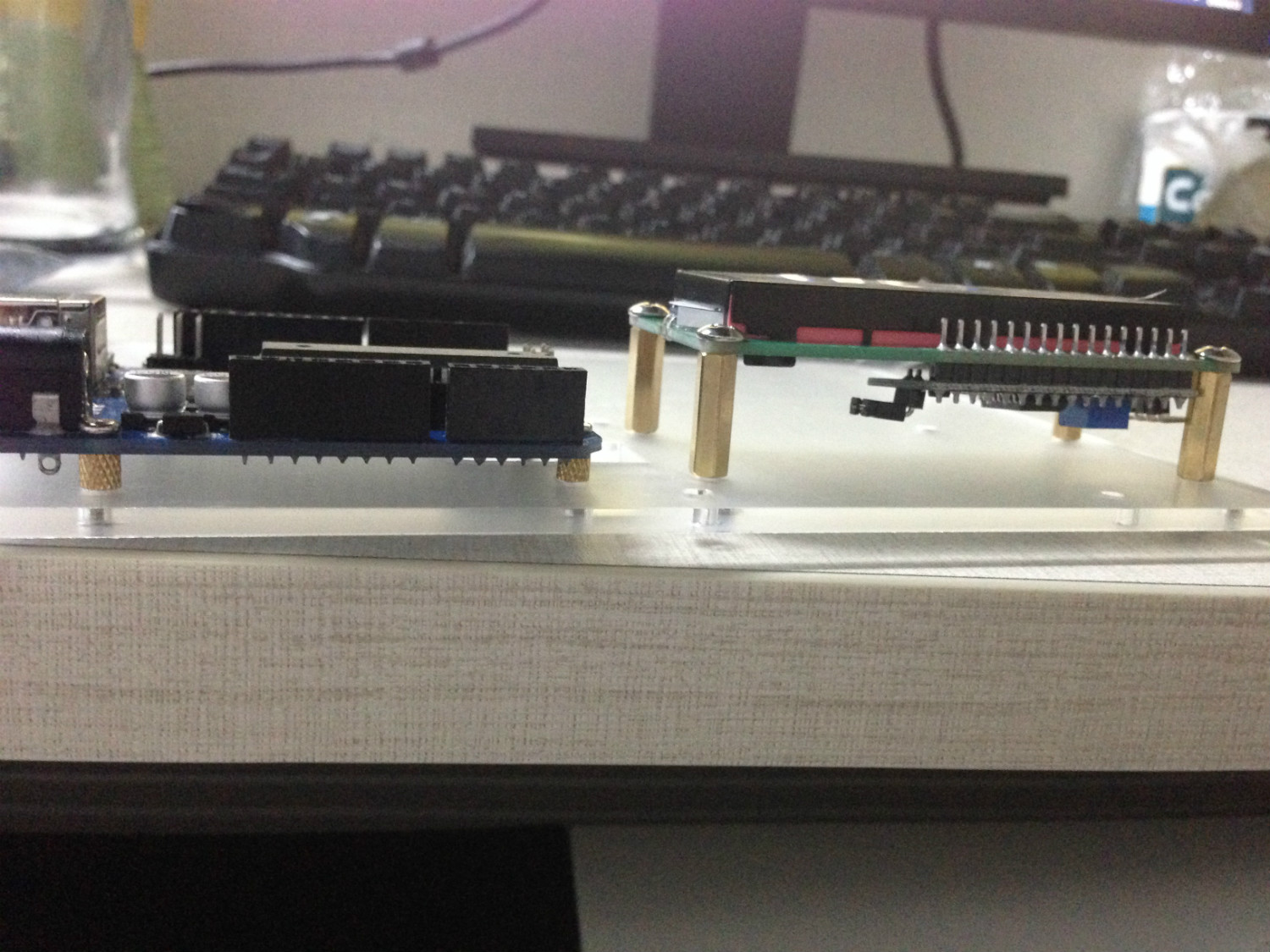

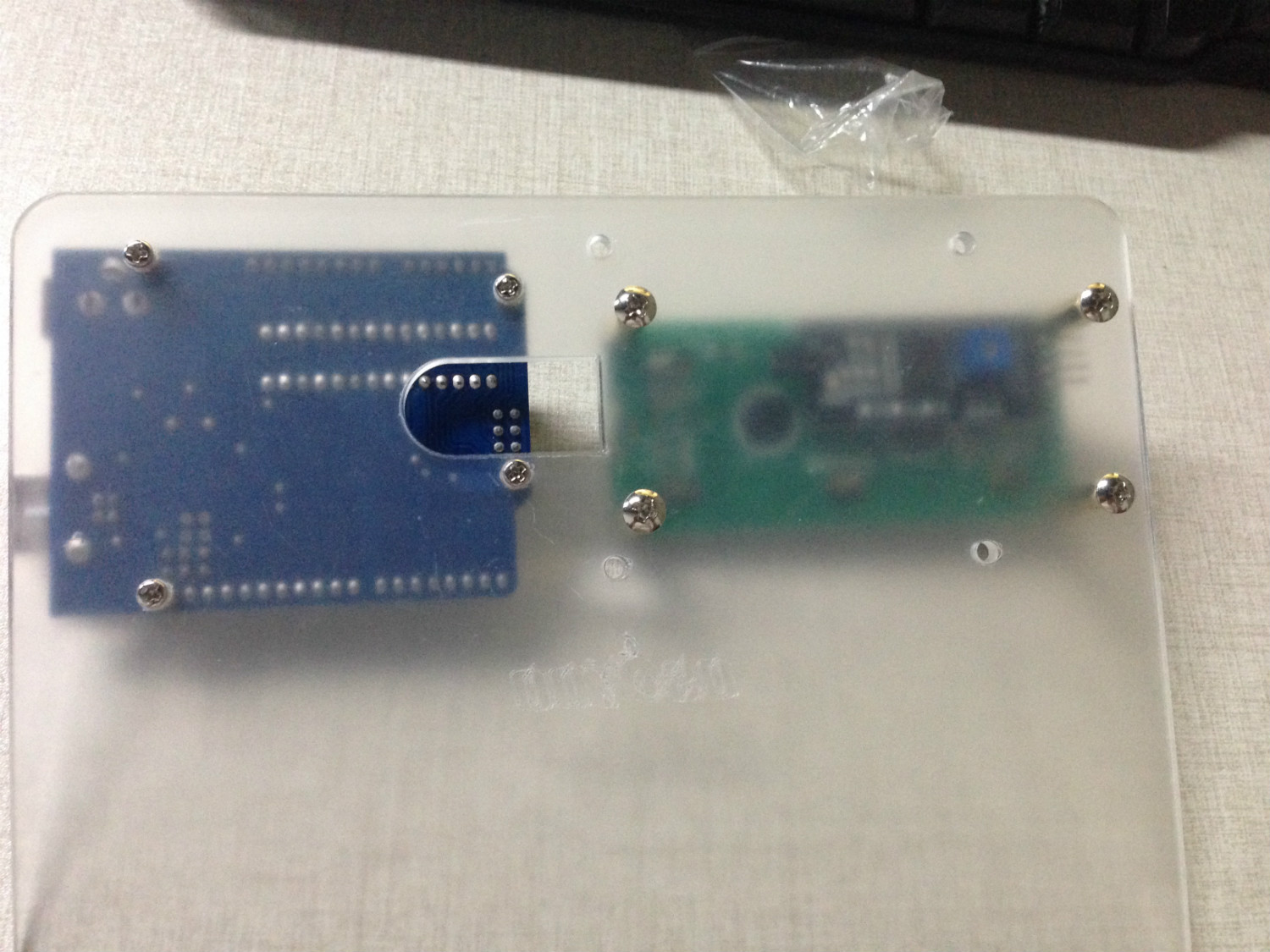

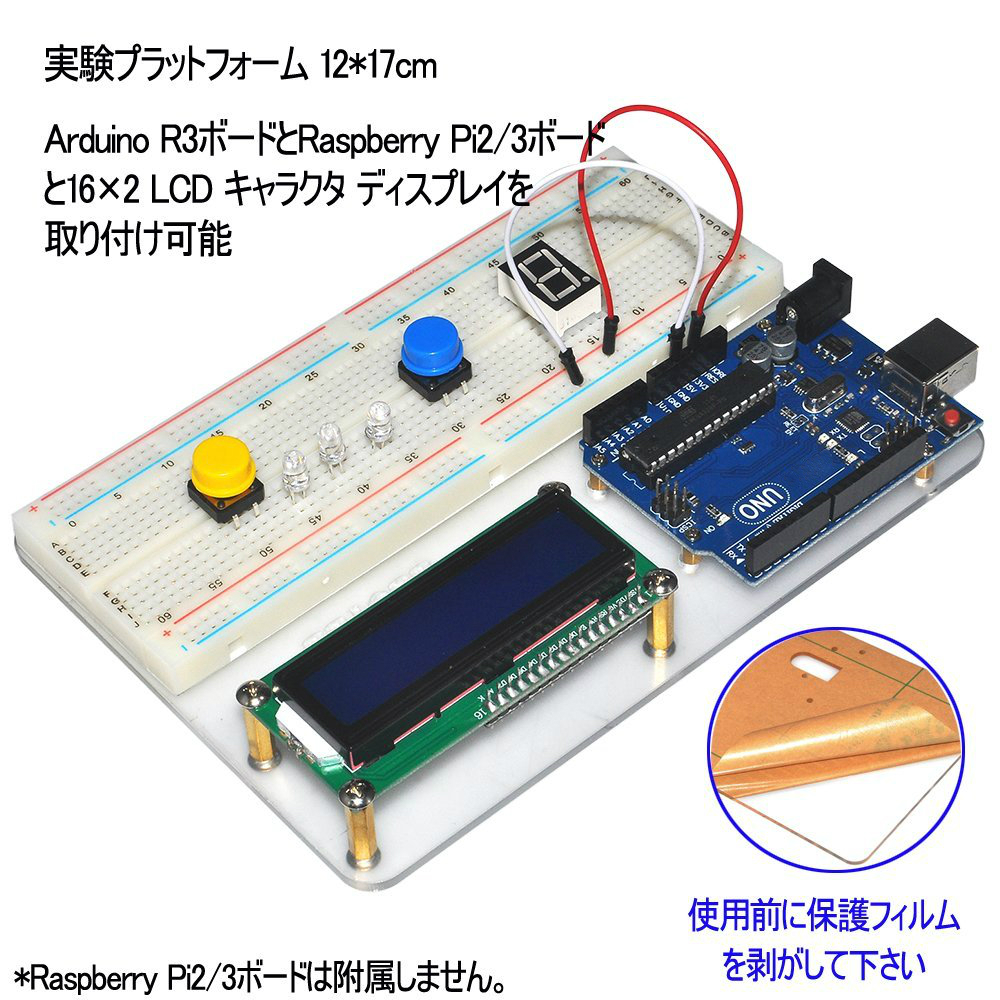

装着完了しました。
